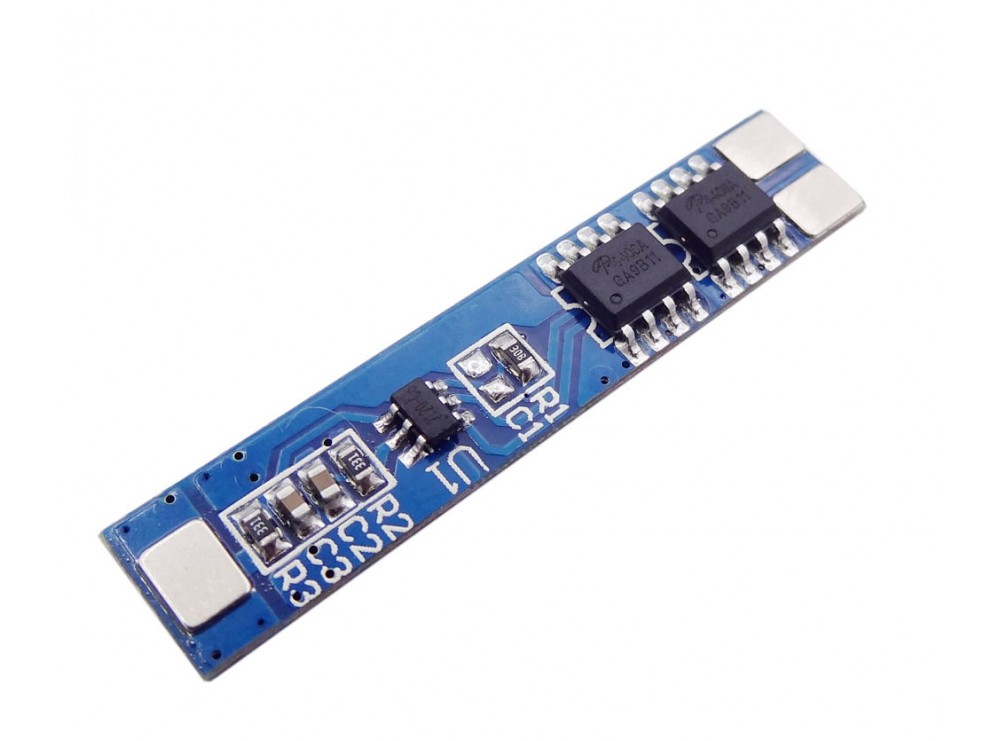

محافظ Overcharge و Discharge دوسل باتری های لیتیومی 5 آمپر

معرفی

ماژول محافظ دشارژ و شارژ یا ماژول های BMS یا Battery Management System برای حفاظت و کنترل شارژ و دشارژ باتری های Lithium-Ion/Polymer مورد استفاده قرار میگیرند. این ماژول ها معمولا بر اساس میزان جریان دهی و تعداد سلول باتری که پشتیبانی میکنند دسته بندی میشوند.این مدل قابلیت پشتیبانی از باتری 2 سل با جریان دهی 5 آمپر می باشد .

Introduction

Main IC using original “precision” imported components. With overcharge, over-discharge, over current, short circuit protection function, for a variety of different shapes of 3.7V capacity lithium batteries. Compact size, suitable for many requirements of high integration, low-cost occasions, can meet the performance requirements of many aspects, to ensure the absolute safety of the battery group.

Specification

Charging voltage above: 4.25-4.35v ± 05v
Beyond dishcarge voltage: 2.5-3.0v±05v
Continuous DC Max: 5A
Maximum peak current: 7A
Working temperature: -40 — +50
Storage temperature: -40- +80
Small current: less than 5ua
Life cycle: more than 50000 hours
Resistance: less than 300m
Short cut protection: charging protector, capable of repairing
Size: 38*8*2mm
2S BMS Cnnection instruction:
B+ connect positive battery;
B-negative battery connection;
MB connect the point between battery1 and battery 2;
P + positive charge/discharge;
P-negative charge/discharge.
