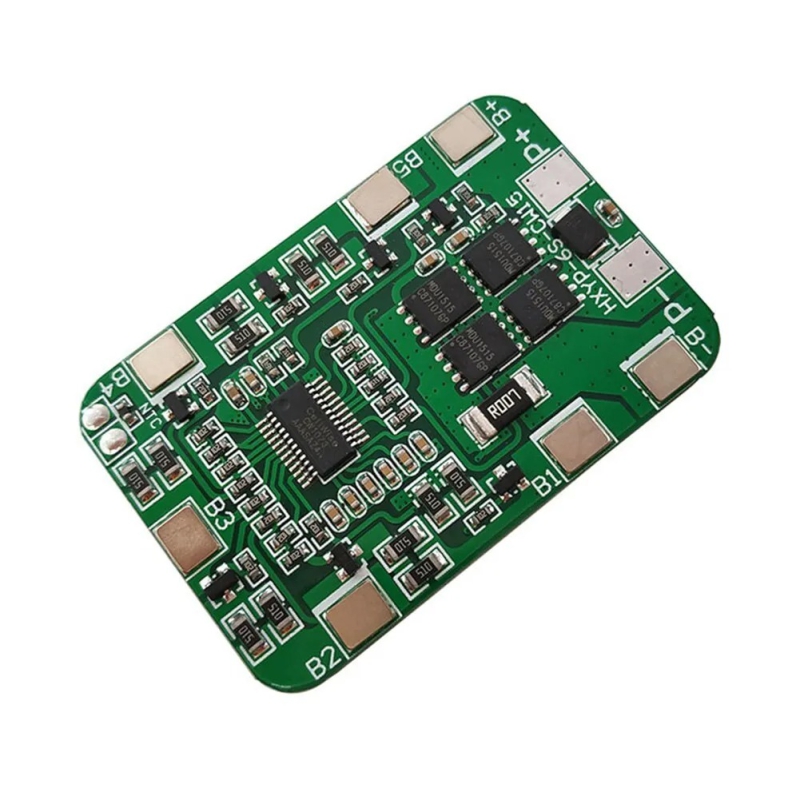

ماژول محافظ شارژ باتری لیتیومی 6 سل 14A

معرفی

ماژول محافظ دشارژ و شارژ یا ماژول های BMS (مخفف Battery Management System) برای حفاظت و کنترل شارژ و دشارژ باتری های Lithium-Ion/Polymer مورد استفاده قرار میگیرند.

این ماژول ها معمولا بر اساس میزان جریان دهی و تعداد سلول باتری که پشتیبانی میکنند دسته بندی میشوند.این ماژول یک شارژر باتری های لیتیوم یون و لیتیوم پلیمر 6 سل با توانایی شارژ حداکثر با 14 آمپر است. از ویژگی های این شارژر وجود مدار محافظتی Overcharge و Discharge است که از صدمه دیدن باتری جلوگیری میکند.

مشخصات

مدل : HXYP-6S-CW15
حداکثر ولتاژ شارژ : 22.2/25.2 ولت
حداقل ولتاژ شارژ : 15 ولت
جریان شارژ : 25 آمپر
جریان دشارژ : 14 آمپر
محافظت در برابر جریان بیش از حد
جریان مصرفی در حالت بی باری : کمتر از 50 میکرو آمپر
تأخیر حفاظت از اتصال کوتاه: 200/500/600us
ابعاد:53X35 میلی متر

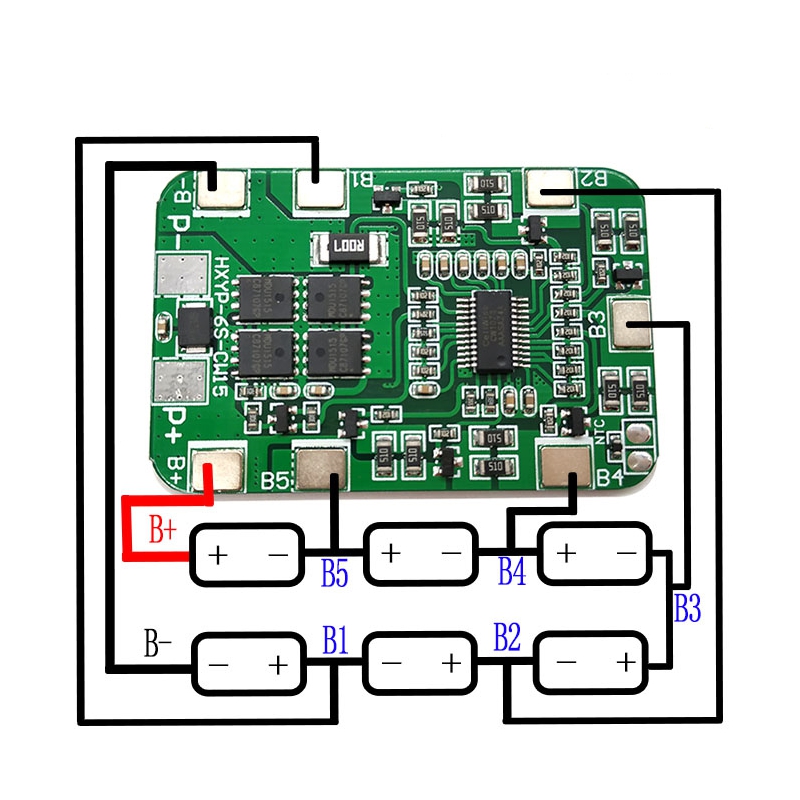

توانایی شارژ 6 باتری لیتیومی 18650 یا لیتیوم پلیمر (طبق تصویر سیم بندی انتهای توضیحات )

Specification

Model: HXYP-6S-CW15
Maximum charging voltage: 22.2/25.2 volts
Minimum charging voltage: 15 volts
Charging current: 25 amps
Discharge current: 14 amps
Overcurrent protection
Current consumption in no-load mode: less than 50 microamps
Short circuit protection delay: 200/500/600 us
Dimensions: 53×35 mm
Ability to charge 6 lithium 18650 or lithium polymer batteries
