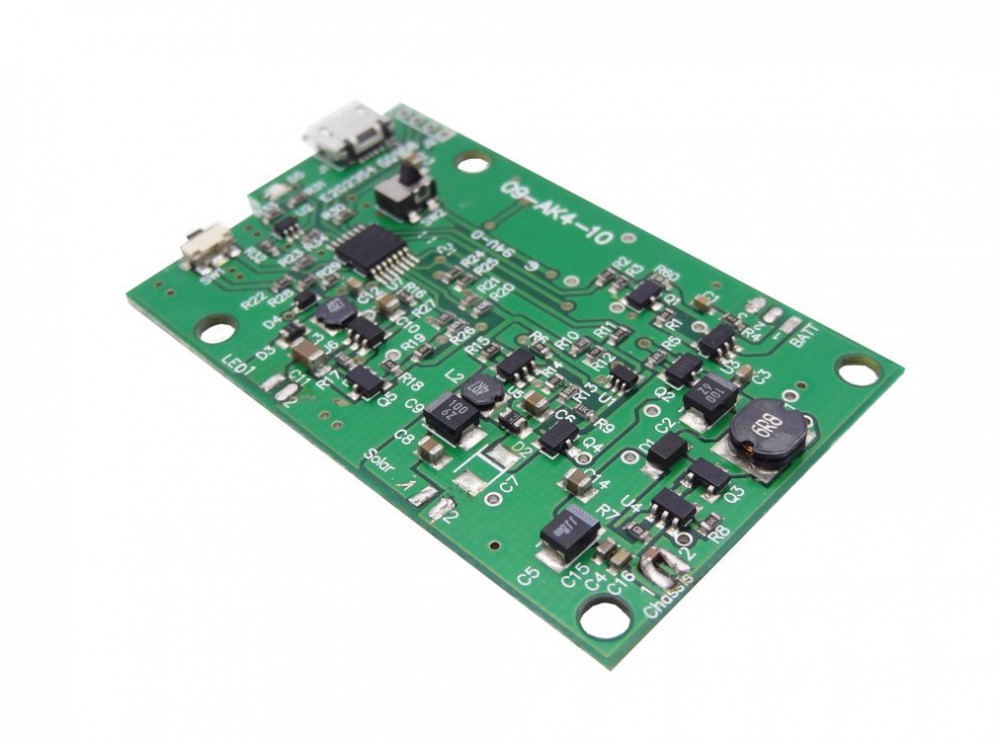

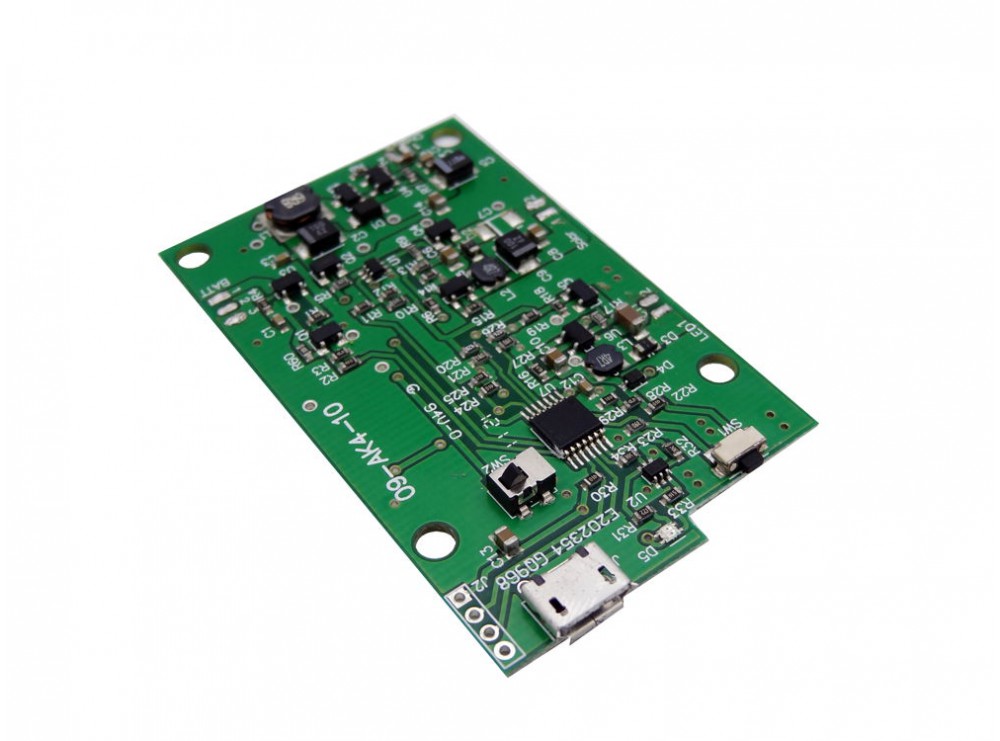

ماژول شارژر – پاوربانک به همراه ورودی پنل خورشیدی

معرفی

با این ماژول می توانید به راحتی باتری های لیتیومی را شارژ کنید. این ماژول دارای ورودی تغذیه 5 ولت با سوکت micro USB و ورودی پنل خورشیدی می باشد. همچنین دارای یک خروجی افزاینده می باشد که در خروجی برای شما ولتاژ 5 ولت را فراهم می سازد.
در واحد کنترل شارژ و ورودی و خروجی این ماژول از میکروکنترلر سیگنال مختلط فوق کم مصرف MSP430G2231 محصول شرکت Texas Instruments استفاده شده است که قدرت و کارایی این ماژول را دوچندان کرده است.

کاربرد پورت ها

باتری: به منظور اتصال باتری کاربرد دارد و پین دوم آن برای اتصال ترمیستور باتری های لیتیوم پلیمر است.
میکرو USB: به منظور ورودی شارژر کاربرد دارد و برای انجام عمل شارژ باید کلید SW2 هم نگه داشته شود.
ورودی پنل خورشیدی: برای شارژ از طریق پنل خورشیدی کاربرد دارد.
خروجی 5V: تنها خروجی این ماژول است و با فشردن کلید SW1 فعال می شود و می توانید برای کاربردهای مختلف استفاده کنید.
درگاه LED: نشانگر شارژ باتری است.
