محافظ Overcharge و Discharge تک سل باتری های لیتیومی 12 آمپر

معرفی

ماژول محافظ دشارژ و شارژ یا ماژول های BMS یا Battery Management System برای حفاظت و کنترل شارژ و دشارژ باتری های Lithium-Ion/Polymer مورد استفاده قرار میگیرند. این ماژول ها معمولا بر اساس میزان جریان دهی و تعداد سلول باتری که پشتیبانی میکنند دسته بندی میشوند.این مدل قابلیت پشتیبانی از باتری 1 سل با جریان دهی 12 آمپر می باشد .

Introduction

Main IC using original “precision” imported components. With overcharge, over-discharge, over current, short circuit protection function, for a variety of different shapes of 3.7V capacity lithium batteries. Compact size, suitable for many requirements of high integration, low-cost occasions, can meet the performance requirements of many aspects, to ensure the absolute safety of the battery group.

Specification

Over charge detection voltage : 4.25 + 0.05V
Over charge release voltage : 4.23 + 0.05V
discharge detection voltage : 2.45 + 0.1V
Ceiling continuous current : 12A
Overcurrent detection current : 15A
Input Charging voltage : 4.2V

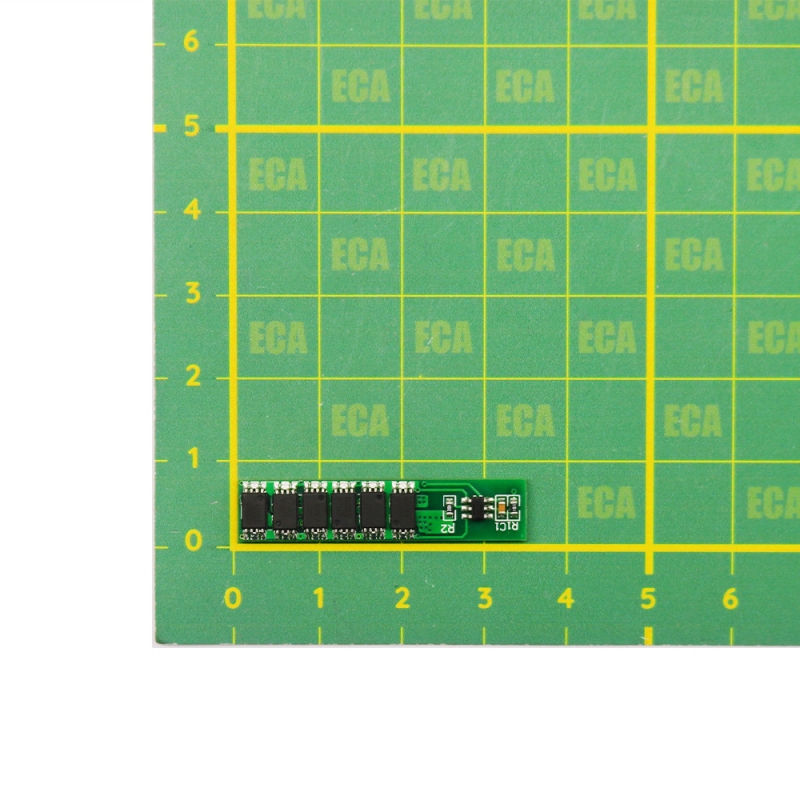

Product size : 35×7.5 mm

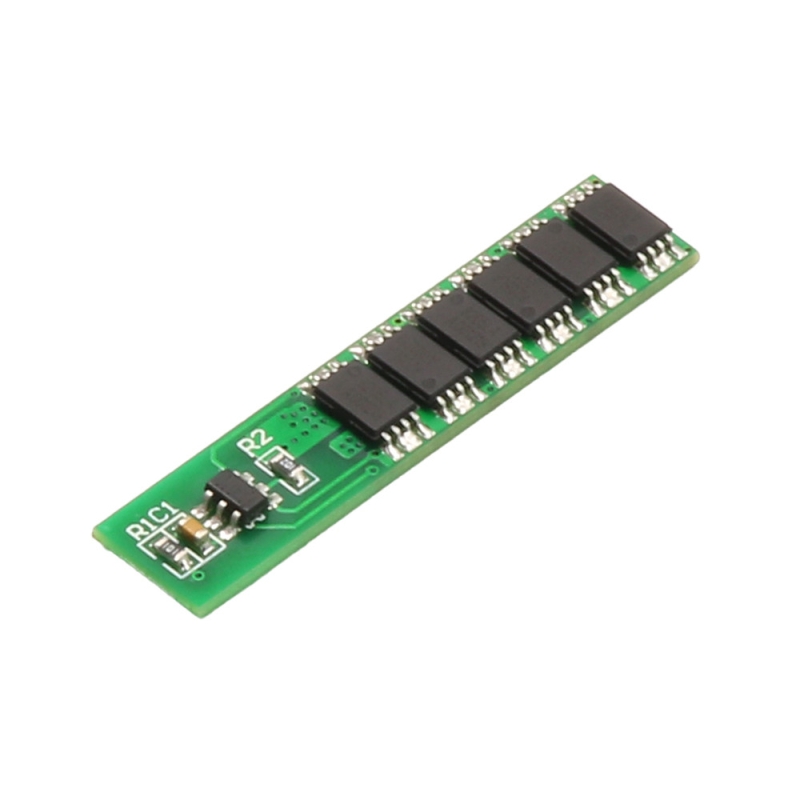

IC components : DW01+8205A
