ماژول درایور چراغ قوه 10 وات قطر 20mm مدل CX-423B

معرفی

این ماژول مناسب تعویض و تعمیر درایورهای چراغ قوه بوده و عملیات درایو و نوردهی این نوع از چراغ قوه ها را بر عهده دارد.

مشخصات

مدل : CX-423B
ولتاژ ورودی : 3 الی 4.2  ولت DC
قابلیت استفاده از باتری های لیتیومی سایز 18650
جریان خروجی : 1800 الی 2200 میلی آمپر
تعداد حالات نوردهی :  پنج حالت نوردهی پرنور، کم نور و چشمک زن آهسته ، چشمک زن سریع ، SOS

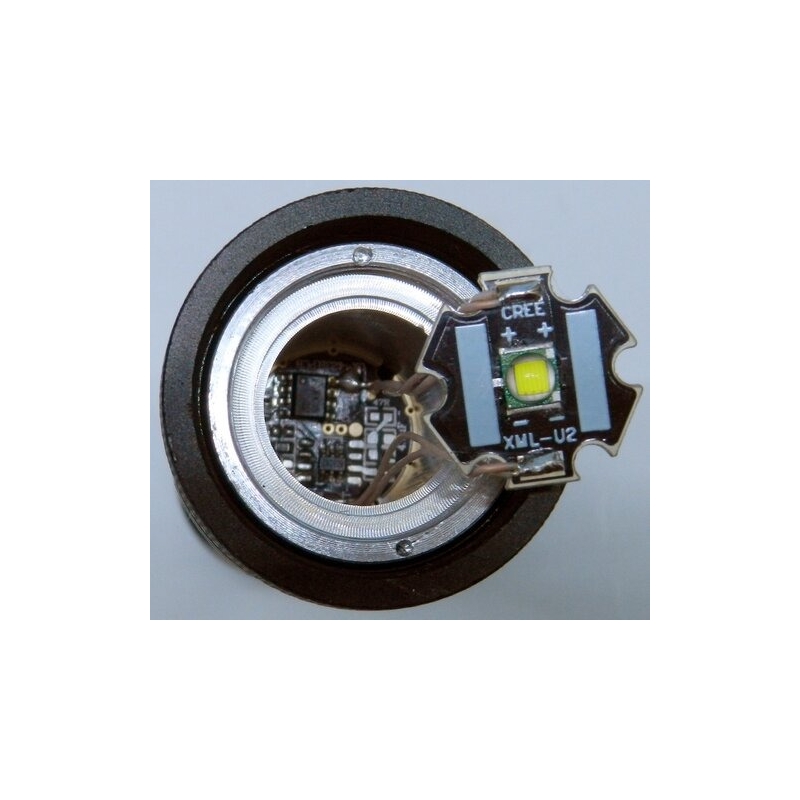

قابلیت استفاده از انواع لامپ های : Cree,XML,T6,U2,U3,XML2,XPL,XHP و انواع لامپ های 10 واتی
وزن : حدود 0.1±1.0 گرم
بدون کلید تغییر وضعیت
ابعاد : دایره قطر 20 میلی متر

نحوه نصب و اجرا

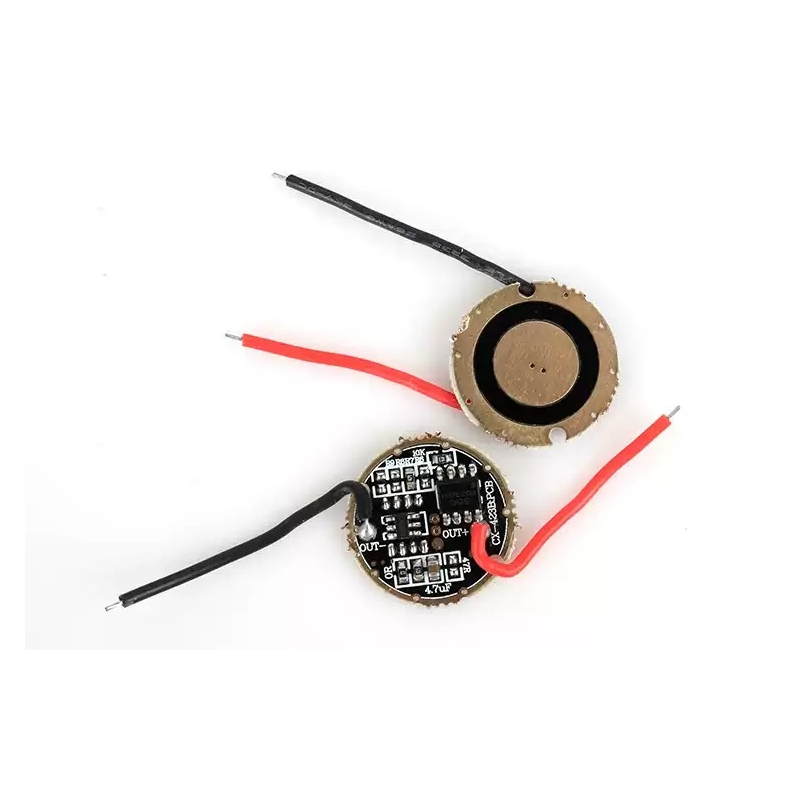

ورودی ولتاژ از پدهای دایره ای در زیر برد می باشد و خروجی طبق سیم بندی در شکل زیر مشخص می باشد . برای اتصال شستی برای تغییر نور دهی ها از پد که با OR مشخص شده استفاده نمایید
