مبدل کاهنده ولتاژ 100 وات با تراشه XL4016E1 با کنترل جریان

معرفی

در این مدار با استفاده از آیسی XL4016 که یک مبدل کاهنده با تمام امکانات است و با تقویت ولتاژ مقاومت سنس جریان 0.01 اهمی توسط آیسی LM358 میتوان جریان و ولتاژ خروجی مدار رو کنترل کرد ، سلف مدار از دو رشته سیم تشکیل شده که اثر پوستی روی اون تاثیر کمی داشته باشه ، مدار در مود CCM کار میکنه و دیوتی سایکل خروجی به دلیل استفاده از ماسفت P-CH  تا 100 درصد قابل افزایش هست  که باعث میشه کمترین Dropout رو داشته باشه. در حالت محدود کردن جریان ال ای دی قرمز روشن خواهد شد.

کاربردها

راه اندازی ال ای دی پاور
شارژ باتری های اسیدی تا ظرفیت 80 آمپر
راه اندازی سیستم های سازگار با برق 12 ولتی با برق 24 ولت ماشین ها سنگین
شارژ ابر خازن ها برای دستگاهای نقطه جوش و EMP
آبکاری طلا
الکترولیز
آنودایز آلومینیوم در مقیاس کوچک و آزمایشگاهی

مشخصات

ولتاژ ورودی : 8-35 Vdc
ولتاژ خروجی : 1.25 الی 32 Vdc قابل تنظیم توسط مولتی ترن
ماکزیمم جریان خروجی : 10A
تنظیم جریان : 0.1 الی 10 آمپر تنظیم توسط مولتی ترن
ماکزیمم توان خروجی : 100 وات ( 70 وات در حالت دائم کار )
بازده : >90%
فرکانس کاری : 180KHz
جریان بی باری : کمتر از 15mA
اختلاف ولتاژ بسیار کم(Dropout) (کمتر از 0.5 ولت)
محافظت شده از اتصال کوتاه
محافظت شده از ولتاژ برگشتی
محافظت شده در برابر اضافه دما
محافظت در برابر اتصال پلاریته معکوس توسط فیوز و دیود ( امتحان نکنید)
محافظت در برابر اضافه ولتاژ ورودی (45 ولت)
دارای ال ای دی نشانگر جریان محدود
دارای ال ای دی نشانگر ولتاژ خروجی

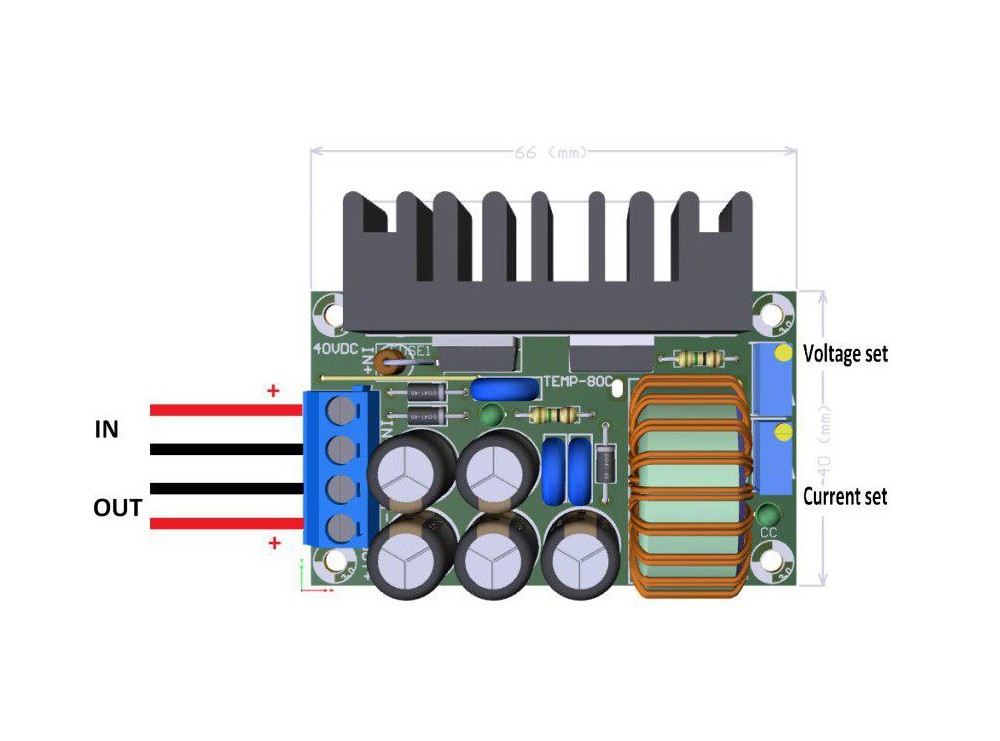

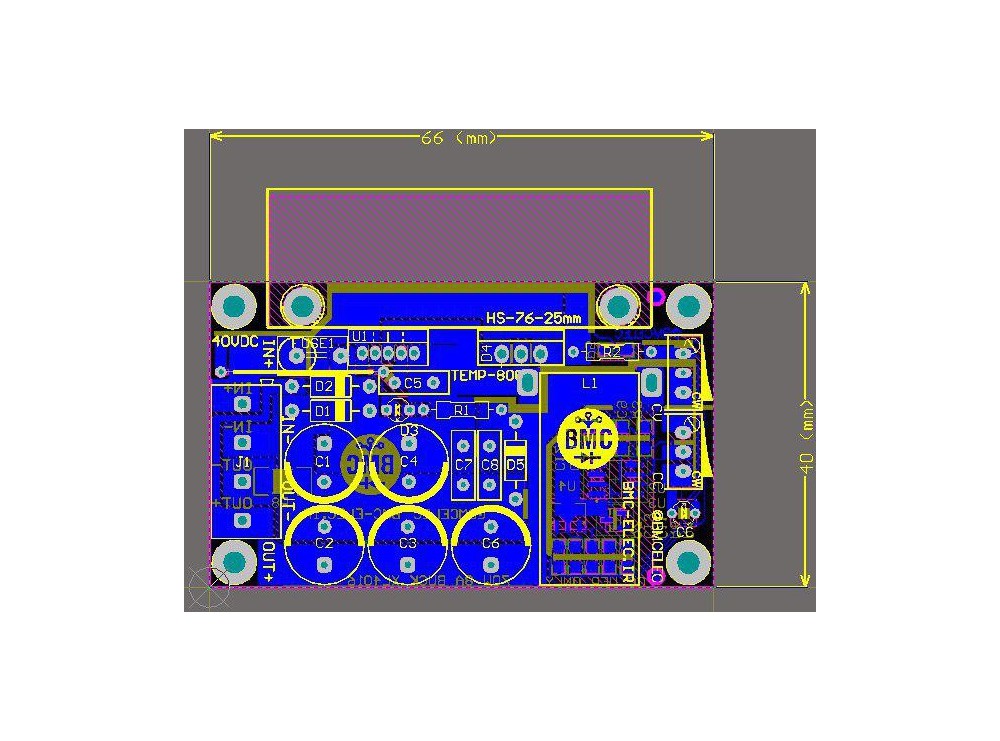

ابعاد : 66*40*35
ابعاد با احتساب هیتسینک : 66*60*35

Specification

35V-10A DC-DC CC CV Step-Down converter with XL4016E1 IC
Vin : 8-35 Vdc
Vout : 1.25-32 Vdc
Output current : 10 A (Peak)
I out : 0.1 – 10 A
Efficiency : >90%
Switching frequency : 180 KHz
Iq : <15 mA
Dropout (max) : 0.5 V
Short circuit protection (SCP)
Over current protection (OCP)
Over voltage protection (OVP)
Over temprature protection (OTP)
CC led indicator (red)
Dimestion : 66*40*35  (mm)  L*W*H
Dimestion (with heatsink): 66*60*35  (mm)  L*W*H
